Come costruire la base di progetto per un impianto di abbattimento

Richiedere un’offerta per un impianto di abbattimento sembra un’attività semplice: si inviano portata, temperatura, concentrazione e limite da rispettare. Il problema è che questi dati, anche quando esistono, spesso non sono riferiti alle stesse condizioni, non descrivono l’intero campo operativo e non chiariscono quale prestazione debba essere realmente garantita.

La domanda centrale non è quindi quale tecnologia scegliere, tema già affrontato in altri contenuti. La domanda è più concreta: come si costruisce la base di progetto tecnica necessaria per richiedere, confrontare e collaudare un impianto di abbattimento?

Una Design Basis ben costruita trasforma informazioni eterogenee in una specifica utilizzabile. Definisce il perimetro dell’intervento, rende coerenti portate e concentrazioni, distingue condizioni minime, nominali e massime, classifica l’affidabilità dei dati e stabilisce in anticipo come verranno verificate le prestazioni.

Cos’è la base di progetto e quale risultato deve produrre

La base di progetto è il documento che raccoglie le condizioni sulle quali verrà sviluppato l’impianto. Non è un elenco di valori privo di gerarchia e non coincide con l’analisi al camino. Deve collegare il processo produttivo, l’emissione, i vincoli del sito e il criterio di accettazione finale.

Il risultato atteso è una base comune che permetta di:

• chiedere offerte riferite allo stesso perimetro tecnico
• confrontare soluzioni diverse senza confondere inclusioni, esclusioni e ipotesi
• dimensionare componenti e utilities sulle condizioni corrette
• attribuire ogni dato a una fonte e a un livello di affidabilità
• definire garanzie misurabili e condizioni di collaudo
• gestire in modo trasparente i dati mancanti o ancora da verificare

Se due fornitori ricevono informazioni differenti o interpretano diversamente gli stessi dati, le loro offerte non sono realmente confrontabili. La Design Basis serve prima di tutto a eliminare questa ambiguità.

Definire confini e limiti di batteria

Il primo passaggio consiste nel definire dove inizia e dove termina la responsabilità del progetto. Il confine non deve essere soltanto fisico. Deve includere le condizioni con cui l’effluente viene consegnato al sistema e quelle con cui viene restituito al camino o allo stadio successivo.

Vanno identificati almeno:

• sorgenti e fasi produttive collegate
• punto di consegna dell’effluente e punto di restituzione
• cappe, condotte, ventilatore, camino e utilities compresi o esclusi
• scarichi liquidi e solidi, reagenti, materiali di consumo e rifiuti prodotti
• interfacce elettriche, strumentali, civili e di automazione
• responsabilità relative a campionamento, avviamento e collaudo

La captazione resta una precondizione: un abbattitore non può trattare ciò che non viene intercettato. In questo articolo è sufficiente registrare portate aspirate, simultaneità e possibili ingressi di aria falsa; il metodo completo di progettazione delle cappe lo puoi ritrovare qui.

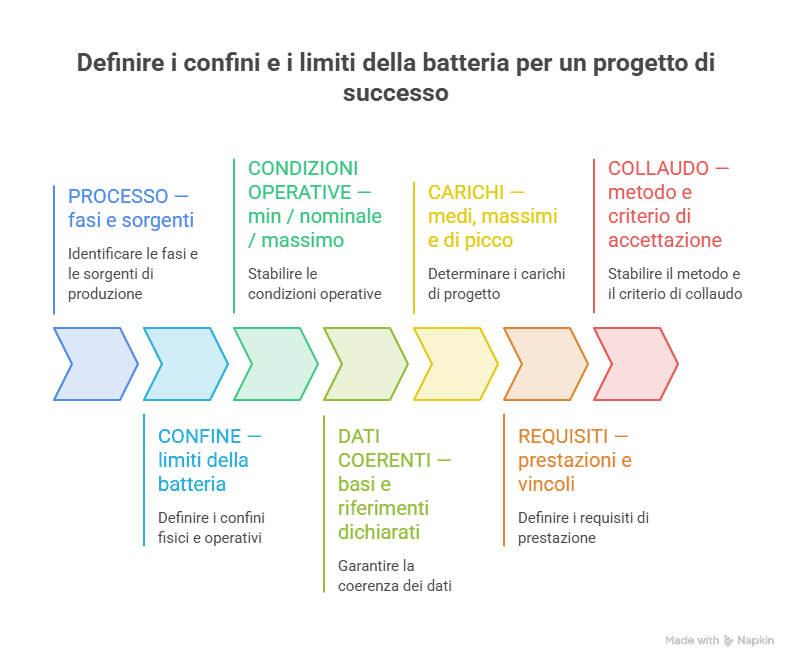

Il percorso logico della base di progetto può essere rappresentato così:

Descrivere l’intervallo operativo

Un solo valore nominale raramente è sufficiente. L’impianto deve essere descritto attraverso un campo operativo, perché portata, temperatura, umidità e carico possono cambiare con ricette, turni, avviamenti, lavaggi o condizioni stagionali.

Minimo, nominale e massimo

Per ogni parametro rilevante vanno definiti almeno il valore minimo, quello nominale e il massimo credibile. Il massimo non deve essere un numero cautelativo scelto senza criterio: deve essere associato a una condizione produttiva riconoscibile e a una durata.

Il valore nominale descrive la condizione più rappresentativa per consumi e prestazioni ordinarie. Il massimo serve a verificare capacità, sicurezza e stabilità. Il minimo può essere altrettanto importante: alcune tecnologie e alcuni strumenti di misura non lavorano correttamente sotto una determinata soglia.

Transitori e durata dei picchi

Un picco di cinque minuti e un massimo mantenuto per otto ore non sono la stessa condizione di progetto. Per ogni fase anomala ma prevista vanno indicati durata, frequenza e modalità di gestione: trattamento integrale, accumulo, modulazione, bypass consentito o arresto della produzione.

Rendere coerenti portate e concentrazioni

La coerenza delle basi è il controllo che più spesso evita errori a cascata. Prima di moltiplicare una concentrazione per una portata bisogna verificare che entrambe siano espresse nelle stesse condizioni di temperatura, pressione, umidità e, quando applicabile, ossigeno di riferimento.

Portata effettiva e portata normalizzata

La portata effettiva, espressa in m³/h alle condizioni reali, è quella da utilizzare per velocità, sezioni, perdite di carico, ventilatore, tempi di contatto e ingombri fluidodinamici. La portata normalizzata, espressa in Nm³/h rispetto alle condizioni dichiarate, permette di confrontare dati emissivi e calcolare carichi quando anche la concentrazione è riferita alla stessa base.

Usare direttamente una portata normalizzata nel dimensionamento aeraulico può sottostimare il volume realmente movimentato, soprattutto con effluenti caldi. Nella Design Basis devono comparire entrambe, insieme alle condizioni adottate per la conversione.

Condizione secca e umida

Una concentrazione riferita al gas secco non è direttamente confrontabile con una concentrazione sul gas umido. La presenza di vapore acqueo modifica sia il volume sia il valore di concentrazione. Il rapporto di prova e la specifica devono quindi dichiarare la base utilizzata e il metodo con cui è stata determinata l’umidità.

Ossigeno di riferimento

Per alcuni processi di combustione la concentrazione deve essere riportata a un tenore di ossigeno di riferimento. La correzione non è universale: deve essere prevista dall’autorizzazione, dalla norma o dalle BAT applicabili e deve utilizzare valori misurati in condizioni coerenti.

Dal dato al requisito prestazionale

Un dato di ingresso diventa utile quando produce un requisito. La specifica non dovrebbe limitarsi a chiedere, per esempio, un’efficienza del 90%. Deve definire su quale parametro, in quale condizione produttiva, per quale durata e con quale metodo verrà misurata.

Un requisito prestazionale completo collega:

• condizione di ingresso garantita dal cliente
• campo operativo che il fornitore deve accettare
• valore o prestazione richiesta in uscita
• consumi e utilities ammessi
• disponibilità, continuità e modalità degradate
• metodo di prova, durata del test e criterio di accettazione

Il carico massico rimane un passaggio necessario, ma qui svolge una funzione precisa: tradurre portata e concentrazione coerenti nella quantità che il sistema deve gestire.

Come classificare i dati incerti

Non tutti i dati mancanti hanno lo stesso peso. Trattarli come un unico elenco impedisce di capire se il progetto può proseguire o se serve una nuova misura.

Classificazione per impatto sul progetto

• Bloccante: senza questo dato non è possibile selezionare, dimensionare o garantire il sistema in modo responsabile.
• Stimabile: il dato può essere assunto temporaneamente mediante un criterio ingegneristico, dichiarando fonte, margine e verifica successiva.
• Migliorativo: il dato aumenta accuratezza o ottimizzazione, ma la sua assenza non impedisce la scelta preliminare.

Livello di affidabilità

• A — dato misurato, rappresentativo e verificato nelle condizioni di interesse
• B — dato misurato ma riferito a una campagna limitata o a condizioni parzialmente rappresentative
• C — dato calcolato o stimato da bilanci, schede tecniche o casi analoghi
• D — dato non disponibile oppure ipotesi non ancora supportata

Un valore classificato C non è necessariamente inutilizzabile. Diventa pericoloso quando viene riportato nella specifica come se fosse un dato A. La Design Basis deve rendere visibile questa differenza.

Caso tecnico: tre dati corretti singolarmente, incoerenti insieme

Il caso seguente deriva da un’applicazione industriale batch; valori e dettagli sono stati arrotondati e modificati per riservatezza, mantenendo però le relazioni ingegneristiche osservate.

La documentazione riportava una portata di 20.000 Nm³/h e una temperatura di 140 °C. La stessa portata era stata utilizzata per dimensionare condotte e letto adsorbente come se fosse effettiva. Assumendo gas secco, pressione prossima a quella atmosferica e normalizzazione a 273,15 K, la portata reale era invece circa 30.200 m³/h: oltre il 50% in più. Le velocità interne e il tempo di contatto risultavano quindi diversi da quelli dichiarati.

L’analisi disponibile indicava inoltre 60 mg/Nm³ di COV, equivalente a 1,20 kg/h. Il campionamento medio non rappresentava però la fase di carico: per circa 20 minuti ogni ora la concentrazione raggiungeva 240 mg/Nm³, mentre nei restanti 40 minuti si manteneva intorno a 20 mg/Nm³. Il carico medio ponderato diventava circa 1,87 kg/h, con un picco istantaneo di 4,80 kg/h.

Per un letto contenente 5.000 kg di materiale sorbene e una capacità operativa assunta pari all’8% in massa, la previsione teorica passava da circa 333 ore a circa 214 ore. Il picco, inoltre, poteva anticipare il breakthrough rispetto a quanto indicato dal solo bilancio medio.

La criticità non era la scelta del carbone in sé. La base di progetto conteneva tre problemi distinti:

• portata normalizzata utilizzata impropriamente per il dimensionamento aeraulico
• campagna media incapace di rappresentare il picco batch
• autonomia del materiale adsorbente stimata su un carico massico sottovalutato

Una Design Basis corretta avrebbe reso questi aspetti visibili prima della richiesta d’offerta e avrebbe permesso di confrontare in modo coerente capacità del letto, velocità, tempo di contatto e criterio di sostituzione.

Facsimile di specifica prestazionale

Il seguente facsimile non sostituisce una specifica di commessa, ma mostra quali elementi devono essere trasformati in impegni verificabili.

Garanzie e criteri di collaudo

Il collaudo deve essere progettato insieme all’impianto. Se viene definito soltanto dopo l’avviamento, possono mancare punti di misura idonei, condizioni produttive ripetibili o criteri condivisi per interpretare i risultati.

La specifica di collaudo dovrebbe chiarire almeno:

• parametri misurati in ingresso e in uscita
• condizione produttiva e durata della prova
• rappresentatività e simultaneità dei campionamenti
• metodi di riferimento e laboratorio incaricato
• basi di espressione dei risultati: effettivo o normalizzato, secco o umido, ossigeno di riferimento
• criterio di conformità su concentrazione, carico, efficienza o combinazione di questi
• condizioni di reagenti, materiali di consumo, utilities e regolazioni
• gestione dell’incertezza di misura e dei valori inferiori al limite di quantificazione
• azioni previste in caso di esito non conforme

La UNI/TS 11916:2023 include, nel campo delle competenze dei laboratori, anche la verifica delle prestazioni ambientali e il collaudo funzionale di un sistema di abbattimento. La scelta del metodo specifico rimane però legata all’inquinante, all’autorizzazione e all’obiettivo della prova.

Checklist prima della richiesta d’offerta

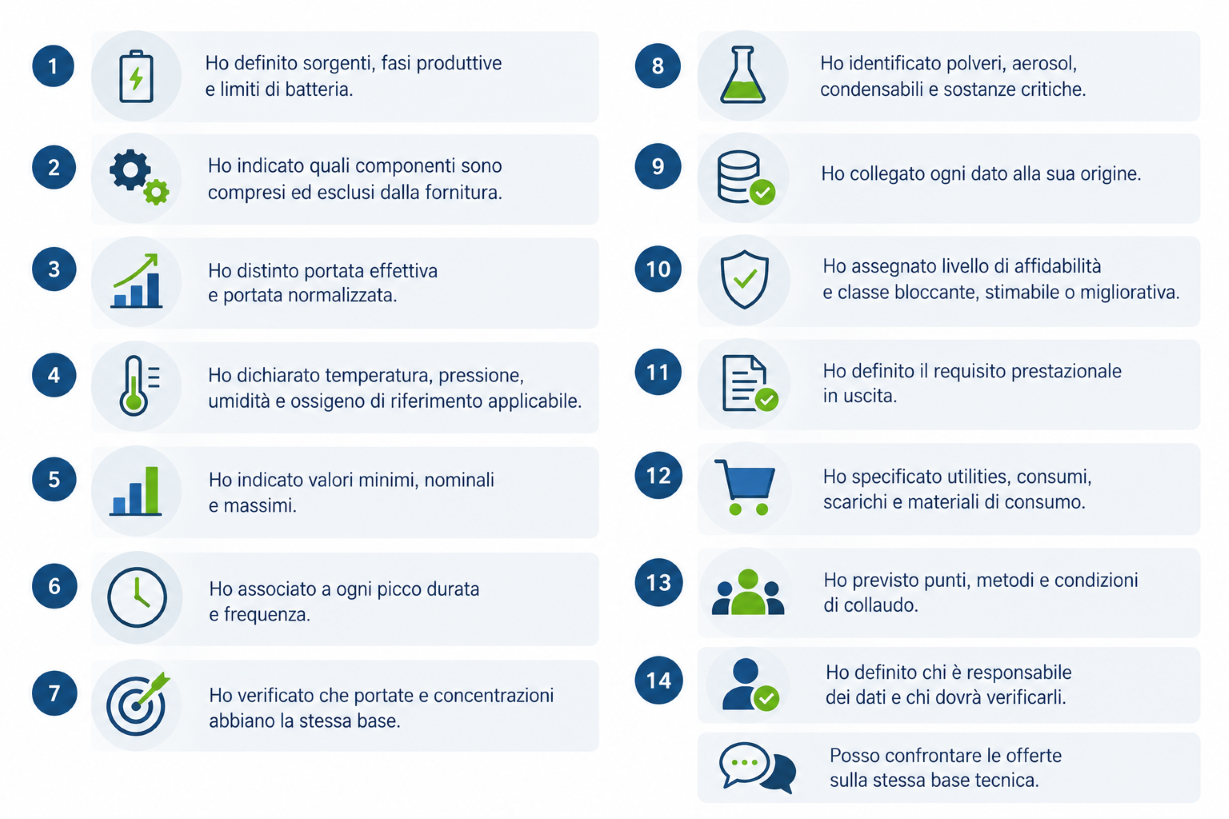

La checklist può essere estratta dal presente articolo e trasformata in un modello compilabile o in un foglio di lavoro per la Design Basis.

Quando serve uno studio tecnico preliminare

Lo studio preliminare diventa necessario quando i dati provengono da campagne non rappresentative, più sorgenti vengono accorpate, le portate non sono state misurate, esistono picchi batch, sono presenti fasi condensabili o le offerte ricevute riportano perimetri e garanzie differenti.

In questi casi chiedere subito il prezzo dell’impianto anticipa la fase commerciale, ma non riduce l’incertezza. Lo studio deve invece produrre una Design Basis revisionata, il piano delle verifiche mancanti e una specifica prestazionale utilizzabile dai fornitori.

Fonti e riferimenti tecnici

I riferimenti seguenti sono stati verificati come vigenti o correnti alla data di revisione del presente articolo. La loro applicabilità deve essere confermata rispetto al settore, all’autorizzazione e all’obiettivo di misura.

• UNI ISO 15259:2025 — requisiti per sezioni e siti di misurazione, obiettivo, piano e rapporto delle misurazioni periodiche.
• UNI EN 15259:2008 — recepimento della EN 15259:2007; risulta ancora in vigore nel catalogo UNI. La presenza parallela della UNI ISO 15259:2025 richiede di verificare quale riferimento sia applicabile nel contesto autorizzativo e contrattuale.
• UNI EN ISO 16911-1:2013 — metodo di riferimento manuale per velocità e portata volumica in condotti e camini; risulta in vigore, mentre a livello ISO è in corso il processo di revisione.
• UNI/TS 11916:2023 — competenza dei laboratori per misurazioni periodiche, grandezze di riferimento e verifica delle prestazioni, compreso il collaudo funzionale dei sistemi di abbattimento.
• UNI EN 14181:2015 — assicurazione della qualità dei sistemi di misurazione automatici, quando applicabile.
• D.Lgs. 152/2006, Parte Quinta, autorizzazione applicabile e relativi allegati — riferimenti legali per condizioni, limiti e controllo delle emissioni in atmosfera.
• BAT Conclusions e BREF pertinenti al settore — riferimento da selezionare in funzione dell’attività e del regime autorizzativo.
• ACGIH, Industrial Ventilation: A Manual of Recommended Practice for Design, 31st Edition — riferimento tecnico per progettazione e verifica dei sistemi di ventilazione industriale.

Conclusione

La base di progetto è completa quando un terzo può capire che cosa entra nel sistema, in quali condizioni, con quale affidabilità, quale risultato deve essere garantito e come verrà verificato. Questo è il documento che rende le offerte confrontabili e riduce le contestazioni al collaudo.
